樓承板在鋼結構建筑中廣泛應用，具有重量輕、強度高、承重大、抗震性好等特點。接下來介紹YX50-266.6-800樓承板的產品構造。

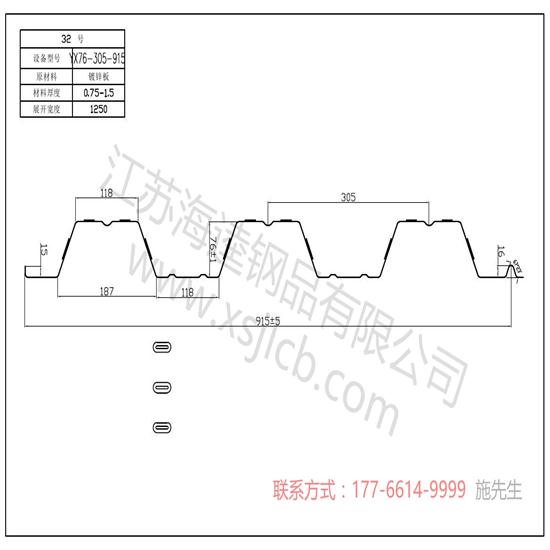

樓承板模板的構造

樓承板原材料 樓承板厚0.9mm，寬688mm，波高76mm。本工程樓承板與鋼筋混凝土結構共同作用，系復合結構，栓釘穿透樓承板，與鋼梁熔透焊接。



樓承板連接方法

樓承板鋪設與鋼梁連接，板端頭與鋼梁熔透點焊，中間采用栓釘與鋼梁穿透熔焊，樓承板間用專用夾緊鉗咬合壓孔連接，堵頭用專用鍍鋅堵頭板與壓型鋼板及鋼梁點焊。



樓承板焊接采用手工電弧點焊，焊條為E4303，直徑3.2mm，熔透焊接點為16mm。焊點間距150mm。



樓層標高的調整方法

在樓面層結構標高變化不一致時，采取加焊型鋼措施，使水平結構呈臺階過渡。降低標高時H型鋼腹板上加焊角鋼，抬升標高時H型鋼翼緣上加焊槽鋼。
